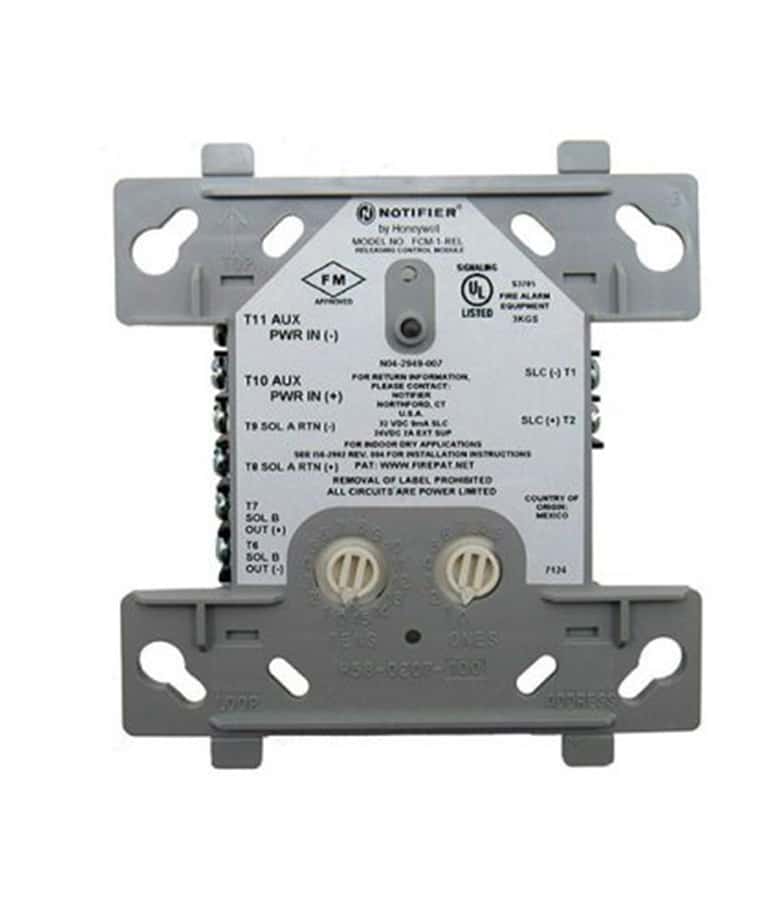

Módulo Control Relé Notifier FCM-1-REL

El Notifier FCM-1-REL es un módulo de control direccionable, diseñado para la integración en sistemas de detección y alarma de incendios Notifier. Su función principal es proveer una salida de conmutación mediante un relé Forma C (SPDT) para la activación o desactivación de equipos auxiliares como parte de una secuencia de control de incendios programada.

Este módulo se interconecta directamente al lazo de circuitos de señalización (SLC) de los paneles de control de alarma de incendio (FACP) Notifier compatibles, utilizando protocolos de comunicación como FlashScan® o CLIP. Cada FCM-1-REL ocupa una dirección en el lazo SLC, permitiendo su identificación y comando individualizado por el FACP.

Especificaciones y Características Técnicas:

• Tipo de Módulo: Control de Relé Direccionable.
• Interfaz de Salida: Un (1) contacto de relé Forma C (SPDT: Común, Normalmente Abierto, Normalmente Cerrado).
  • Capacidad Nominal del Contacto: (Se debe consultar la hoja de datos actualizada para valores precisos, típicamente X Amperios @ XX VCC/VCA resistivo, Y Amperios @ YY VCC inductivo). Ejemplo común: 2A @ 30 VDC (resistivo), 0.5A @ 30 VDC (inductivo).
• Comunicación: Protocolos Notifier FlashScan® y/o CLIP (según compatibilidad del panel).
• Direccionamiento: Mediante dos (2) interruptores rotativos decimales (01-159 con FlashScan®, 01-99 con CLIP).
• Indicador LED: LED bicolor.
  • Estado Normal: Verde intermitente (sondeo desde el panel).
  • Estado Activo (Relé Energizado): Rojo fijo.
• Supervisión: El módulo es supervisado por el panel de control en cuanto a su presencia y operatividad. La conexión del relé no es inherentemente supervisada por el FCM-1-REL; la supervisión de la carga externa dependerá del diseño del circuito de control externo.
• Voltaje de Operación: Derivado del lazo SLC (típicamente 15-32 VCC).
• Consumo de Corriente (Lazo SLC): (Consultar hoja de datos para valores exactos)
  • Modo Reposo (Standby): Típicamente < XXX µA.
  • Modo Alarma (LED Encendido): Típicamente < YYY µA.
• Rango de Temperatura de Operación: Estándar para equipos de detección de incendios (e.g., 0°C a 49°C / 32°F a 120°F).
• Rango de Humedad Relativa: Estándar para equipos de detección de incendios (e.g., 10% a 93% sin condensación).
• Montaje: Diseñado para montaje en caja eléctrica cuadrada estándar de 4 pulgadas (101.6 mm) y 2 1/8 pulgadas (54 mm) de profundidad, o caja de paso similar.
• Terminales de Cableado: Bloques de terminales para cableado de entrada/salida del lazo SLC y para los contactos del relé. Calibre de cable admitido (consultar hoja de datos).
